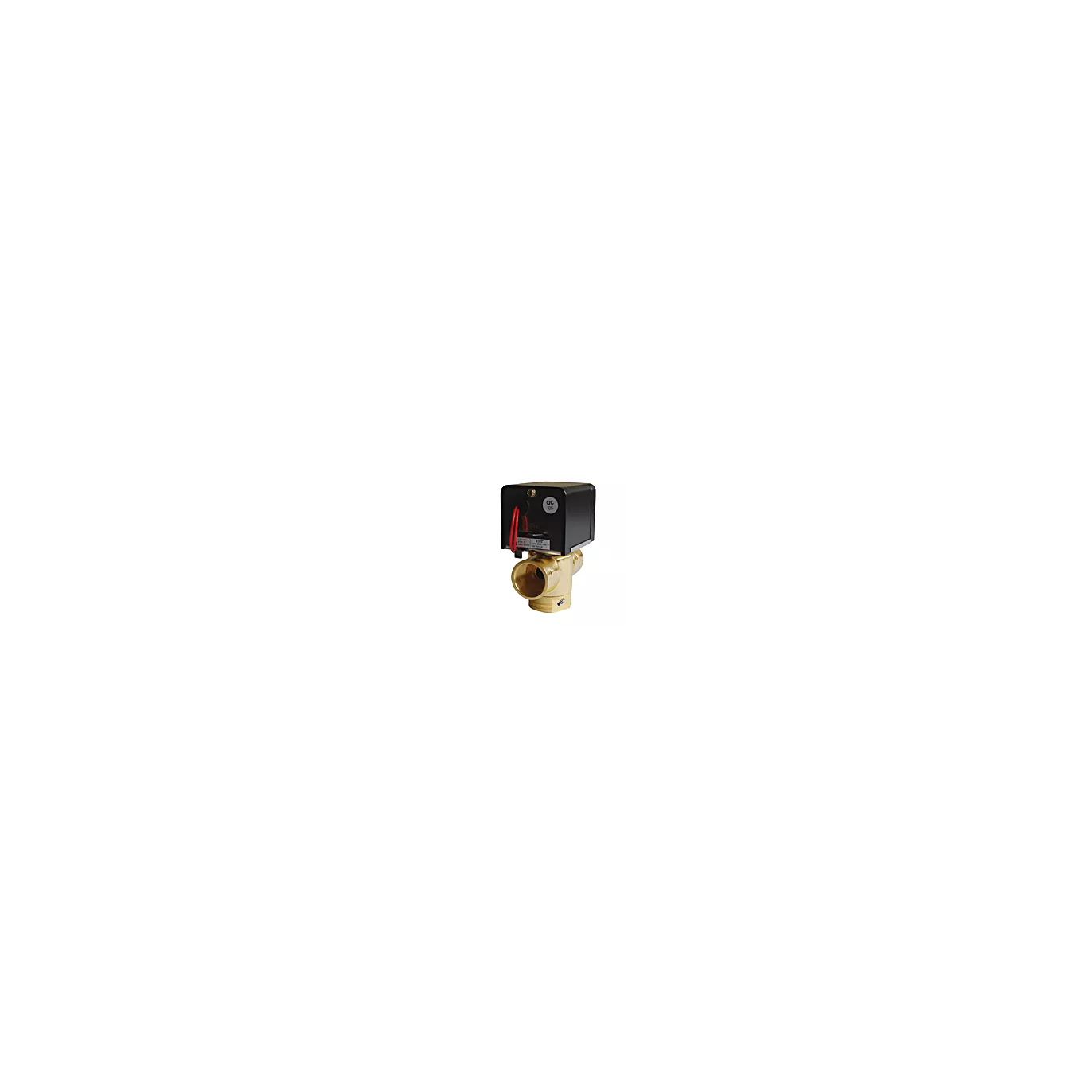

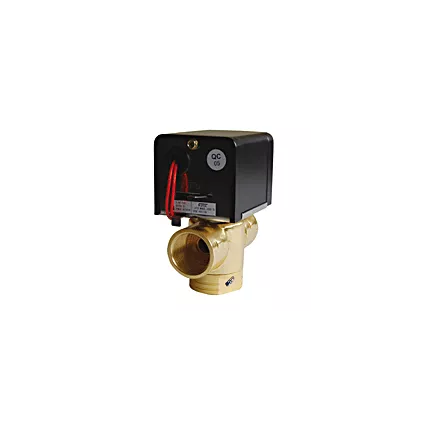

Vanne de Zone motorisé 3 Voies 26x34 THERMADOR
THERMADOR
Vanne directionnelle 3 voies.
Fermeture par clapet.
Retour par ressort.
3 fils
Ouverture complète 18 s.
Fermeture 5 s.
| FONCTION | |||
| La vanne déviatrice VDL3V permet de dériver
| |||
| automatiquement le fluide dans les installations
| |||
| de chauffage
| |||
| CARACTERISTIQUES TECHNIQUES | |||
| Corps de la vanne | |||
| Corps | Laiton
| FFF 1"
| |
| Obturateur | NBR
| ||
| Fluides | eau, solutions avec glycol
| ||
| glycol : 50 % maxi
| |||
| Pression maxi de fonctionnement | 16 bar
| ||
| Plage de température du liquide | 2° / + 93°C
|
| Plage de température ambiante | 0° / + 40°C
|
| Servomoteur | |
| Synchrone, normalement fermé | |
| Alimentation électrique | 230V 50 Hz
|
| Puissance absorbée | 6,5W - 7VA
|
| IP 20 | |
| Temps d'ouverture | 18 s.
|
| Temps de fermeture | 5 s.
|
| Température ambiante maxi | 40°C
|
| CARACTERISTIQUES FONCTIONNELLES | |
| Le servomoteur, en absence d'alimentation électrique
| |
| maintient l'obturateur en position fermée.
| |
| B | fermée |
| Circulation AB vers A | |
| Lors de la demande d'ouverture (thermostat ...), le moteur
| |
| ouvre l'obturateur.
| |
| Lorsque la vanne est completement ouverte :
| |
| Circulation AB vers B | |
| Le mécanisme de fermeture de la vanne est assuré par
| |
| un ressort.
| |
